Отправлено: 12.11.13 18:04. Заголовок: Китайская Народная Республика


Военно–политическая проблематика, армии союзников и дружественных стран

Китайская Народная Республика

Кит. трад. 中華人民共和國, Чжунхуа Жэньминь Гунхэго

 Отправлено: 12.11.13 18:08. Заголовок: Военный информатор — Фотографии комплексов ПВО С—300ПМУ2 на вооружении Китая

■ Фото

Фотографии комплексов ПВО С—300ПМУ2 на вооружении Китая

18.09.2013

■ В ноябре 2004 года Китай подписал контракт с российской компанией «Рособоронэкспорт» на поставку 64 ПУ ЗРС С—300ПМУ2 «Фаворит» на сумму 980 млн долл США (обозначение НАТО SA—20B Gargoyle B). Китай стал первой страной, закупившей эти системы.
■■
■ ■ ■
■■
■ Поставки первых комплексов С—300ПМУ2 состоялись в 2006 году (8 батарей для оснащения двух дивизионов), а последняя партия, также из 8 батарей, прибыла летом 2008 года. Эти комплексы развернуты поблизости Шанхая и призваны защитить воздушное пространство крупных экономических центров Китая.

 Отправлено: 12.02.14 07:40. Заголовок: Национальная оборона — В.В. Евсеев. Китайская система ПРО: реалии и перспективы

■ Вооружения

Китайская система ПРО: реалии и перспективы

Созданию в Китае региональных рубежей ПРО препятствует фактическое отсутствие системы предупреждения о ракетном нападении


□
Военно—политическая ситуация в Азиатско—Тихоокеанском регионе претерпевает существенные изменения, серьезное влияние на которую оказывает в числе прочего и ракетно—ядерная программа КНДР.
□
■ Напомним, что 12 февраля 2013 г. состоялось третье северокорейское ядерное испытание. Оно, безусловно, будет иметь долговременные последствия. Скорее всего, США значительно ускорят работы по созданию в Азиатско—Тихоокеанской регионе рубежей противоракетной обороны (ПРО). В первую очередь это касается следующей дуги: Австралия, Филиппины, Тайвань, Республика Корея, Япония и Аляска, а также американских военных объектов в Калифорнии и на Гавайских островах. Это потребует от Пекина существенного наращивания количества межконтинентальных баллистических ракет (МБР), оснащения их разделяющимися головными частями индивидуального наведения и комплексами средств преодоления ПРО.
■ Укрепятся военно—политические связи США с Японией и Республикой Корея, которая, в свою очередь, на базе второй ступени ракеты—носителя «Наро—1» создаст одноступенчатую баллистическую ракету мобильного базирования с дальностью стрельбы не менее 800 км с головной частью в 1 т. Это не будет нарушением соглашения между Москвой и Сеулом в космической сфере, так как разработкой второй ступени ракеты—носителя «Наро—1» занимались исключительно южнокорейские специалисты. В зоне действия указанной баллистической ракеты окажутся прилегающие к Северной Корее китайские провинции. Возможным ответом на это будет соответствующий рубеж китайской ПРО.
□

□
■ Ситуация может существенно ухудшится, если вначале Япония, а вслед и Республика Корея примут решение о создании ядерного оружия и средств его доставки в виде баллистических ракет. Это, а также разработка в Индии МБР «Сурья» с дальностью полета 8—12 тыс. км могут сделать насущной необходимостью формирования в КНР национальной системы ПРО.
□
ПРО на конечном участке траектории
□
■ На девятом международном аэрокосмическом салоне Airshow China, проходившем в ноябре 2012 г. в Чжухае, была показана разработанная в КНР зенитная ракетная система дальнего действия HQ—9А (экспортное обозначение — FD—2000). Она предназначена для поражения днем и ночью в любых погодных условиях самолетов, вертолетов, крылатых ракет противника на всех высотах их боевого применения (вплоть до высоты 30 км). Помимо этого, ЗРС HQ—9 способна перехватывать баллистические ракеты малой дальности на высотах полета до 20 км. Ракета ЗРС оснащается боевой частью осколочно—фугасного типа весом 180 кг, команда на ее подрыв подается от радиовзрывателя на расстоянии до 35 м от цели.
■ ЗРС HQ—9 создана Академией оборонных технологий Китая, входящей в состав China Aerospace Science & Industry Corporation. Разработки в этом направлении велись с 1980—х гг. Они были существенно ускорены в 1993 г. после закупки в России ЗРС С—300ПМУ—1. По—видимому, технические решения и конструктивные особенности российской системы были в значительной степени заимствованы китайскими специалистами в ходе дальнейших работ над HQ—9.
□
■ Зенитная ракетная система дальнего действия FD—2000 на выставке Airshow China 2012
□
■ В конце 1990—х гг. Народно—освободительная армия Китая (НОАК) приняла ЗРС HQ—9 на вооружение. Однако работы по совершенствованию системы активно продолжались с использованием информации, полученной по американской ЗРС Patriot и российской С—300ПМУ—2. Последнему способствовало то обстоятельство, что в 2003 г. КНР закупила в РФ 16 дивизионов ЗРС С—300ПМУ—2. При этом одновременно решались две задачи: обеспечения противовоздушной обороны (ПВО) наиболее важных объектов и копирования компонентов новой российской ЗРС. В результате был разработан модернизированный вариант HQ—9 — HQ—9A. Благодаря совершенствованию, в том числе, электронного оборудования и программного обеспечения, эта ЗРС имеет более высокую боевую эффективность и способна решать задачи не только противовоздушной, но и противоракетной обороны.
■ Скорее всего, завершена разработка активной радиолокационной головки самонаведения (ГСН) для ракеты HQ—9А. Ведутся работы по дальнейшей модернизации этой ракеты на основе широкого использования в ее конструкции композитных материалов и внедрения новых типов топливного заряда. В отличие от штатной зенитной управляемой ракеты (ЗУР) ракета комплекса FТ—2000 меньше по габаритам, и она оснащается пассивной радиолокационной ГСН.
□
■ 21 февраля 2008 г., крейсер УРО Lake Erie. Пуск противоракеты SM—3, уничтожившей аварийный спутник
□
■ В состав ЗРС рассматриваемого типа входит многофункциональная радиолокационная станция (РЛС) подсвета и наведения HT—233 мобильного базирования. Ее антенное устройство представляет собой фазированную антенную решетку с цифровым управлением положения луча. Зона обзора РЛС X—диапазона составляет 360° по азимуту и от 0 до 65° по углу места. Максимальная дальность обнаружения воздушных целей составляет 120 км, сопровождения — 90 м. Одновременно обеспечивается обнаружение более 100 целей, захват и сопровождение — более 50 целей.
■ Помимо этого, имеется РЛС обнаружения низколетящих целей, предназначенная для обнаружения и измерения координат целей на малых высотах в сложной помеховой обстановке, в том числе крылатых ракет с малыми отражающими поверхностями. Эта РЛС мобильного базирования работает в L—диапазоне.
■ Следует заметить, что средства управления ЗРС HQ—9 (HQ—9А) совместимы со средствами управления ЗРС С—300П, что позволяет развертывать их в любом сочетании. Как отмечает руководство НОАК, с помощью указанных систем обеспечивается защита наиболее важных объектов в Пекине, Шанхае, Тяньцзине, провинции Хэбэй, а также дельте рек Чжуцзян и Янцзы. Создаются региональные системы ПВО, которые будут иметь некоторые возможности по перехвату баллистических целей.
■ На базе ЗРС HQ—9 китайскими специалистами создан ее морской вариант — HHQ—9, которым оснащаются эсминцы с управляемым ракетным оружием (УРО) типа 052C («Ланчжоу»). Первый корабль этого типа поступил в ВМС КНР в 2003 г., второй — в 2005 г. Еще четыре корабля находятся на различных этапах строительства. На указанных кораблях размещены по восемь модулей установки вертикального пуска HHQ—9 с шестью зенитными ракетами каждый (всего 48 ракет).
■ Комплекс HHQ—9 является китайской доработкой российского комплекса С-300Ф «Риф» (комплекс «Форт»), разработанного на базе С—300ПМУ—1. Несмотря на высокую схожесть российской и китайской систем, имеются и отличия. В частности, китайский вариант пусковой установки использует неподвижные контейнеры, каждый из которых имеет собственную крышку.
■ Таким образом, КНР может самостоятельно производить системы ПВО наземного и морского базирования, тактико-технические характеристики которых похожи с российской ЗРС С—300ПМУ—1. Это позволяет защищать наиболее важные объекты относительно небольшого размера от баллистических целей на конечном участке траектории их полета. Параллельно разрабатываются и другие системы ПРО, способные перехватывать баллистические цели на среднем участке траектории. В некоторой перспективе это позволит КНР создавать эшелонированные рубежи ПРО для защиты уже не объектов, а наиболее важных районов страны.
□
ПРО на среднем участке траектории
□
■ В январе 2013 г. НОАК осуществила успешный перехват головной части ракеты средней дальности на среднем участке траектории ее полета с помощью противоракеты наземного базирования КТ—2 (по западной терминологии — SC—19). В США полагают, что она способна перехватывать спутники на высотах до 20—22 тыс. км. Перехват создаваемой в КНР системой Dong Ning—2 был осуществлен на высоте несколько сотен километров, то есть вне плотных слоев атмосферы. Это испытание подтвердило, что в КНР разрабатываются боевые противоспутниковые и противоракетные системы. Аналогичное испытание в тестовом режиме состоялось январе 2010 г.
□
■ Народно—освободительная армия Китая приняла на вооружение ЗРС HQ—9 в конце 1990—х гг.
□
■ Более ранняя противоракета KT—1 была модифицированным вариантом твердотопливной ракеты средней дальности DF—21 производства Нанкинской корпорации «Рассвет», входящей в состав China Aerospace Science & Industry Corporation. Противоракета KT—1 оснащалась кинетическим перехватчиком.
■ Первое же испытание таких систем состоялось в январе 2007 г., когда на высоте 864 км был уничтожен вышедший из эксплуатации метеорологический спутник массой 954 кг. Значительное количество его обломков до сих пор находятся на орбите, что создает угрозу для пилотируемых космических кораблей и спутников.
■ Анализ имеющейся информации позволяет сделать вывод, что китайская система Dong Ning—2 в сфере противоракетной обороны подобна наземной системе Aegis Ashore с противоракетами SM—3, которую в 2014 г. планируется развернуть в Румынии.
Несомненно, что США и Китай идут по одному пути. В этих странах создаются системы, которые могут быть использованы как для уничтожения искусственных спутников Земли (ИСЗ), так и для перехвата головных частей баллистических ракет. Подтверждением этого служит тот факт, что в феврале 2008 г. США также отработали эффективность разрабатываемых систем путем уничтожения противоракетой SM—3 аварийного разведывательного спутника, находившегося на высоте 247 км. Противоракета была запущена с крейсера УРО Lake Erie из акватории Тихого океана. Стоимость проведенной операции составила от $30 до $40 млн.
■ В отношении последнего китайского испытания противоракеты КТ—2 Пентагон проявил серьезную озабоченность. Он призвал китайское руководство «проявить большую прозрачность в отношении своих возможностей и намерений». По мнению американских экспертов, в КНР разрабатываются и другие технологии противоспутникового оружия, включая создание электронных и электромагнитных помех спутниковой группировке противника и использование лазерного луча для поражения ИСЗ. Достаточно жесткая позиция США обусловлена тем обстоятельством, что их военное превосходство во многом определяется наличием исключительно емких спутниковых каналов информации, а также использования GPS для наведения и выдачи целеуказаний для высокоточных средств поражения. При этом американцы стараются не афишировать собственных разработок в сфере создания противоспутникового оружия.
■ Возвращаясь к проблеме ПРО, нужно заметить, что национальная система противоракетной обороны не может быть создана при отсутствии системы заблаговременного предупреждения о ракетном нападении.
□
Система предупреждения о ракетном нападении
□
■ Слабым местом, которое препятствует созданию в Китае региональных рубежей ПРО, является фактическое отсутствие системы предупреждения о ракетном нападении (СПРН). В России СПРН включает наземные РЛС раннего предупреждения (типа «Дарьял», «Волга», «Дон—2Н», «Воронеж») и группировку спутников на высокоэллиптических и геостационарных орбитах.
■ По имеющейся информации, в настоящее время НОАК не располагает ИСЗ, способными выявлять как старт баллистической ракеты, так и направление ее полета. В отношении РЛС раннего обнаружения полной ясности нет. По—видимому, КНР имеет некоторое количество загоризонтных РЛС, способных обнаруживать полет баллистических целей на расстоянии до 3 тыс. км. Однако вряд ли речь может идти о создании сплошного радиолокационного поля.
■ Таким образом, система противоракетной обороны Китая находится только на начальном этапе своего развития.
■ Уже созданы наземные боевые системы, способные перехватывать головные части ракет средней дальности на конечном участке траектории их полета. В ближайшей перспективе появятся аналогичные системы для ВМС. Разрабатываются системы для кинетического перехвата указанных баллистических целей на среднем участке траектории их полета. Однако их основное предназначение состоит не в противоракетной обороне, а в уничтожении космических аппаратов противника.
■ Но до появления наземного эшелона системы предупреждения о ракетном нападении опрометчиво говорить о самой возможности формирования в КНР национальной системы ПРО.
□
■ Владимир Валерьевич Евсеев, директор Центра общественно—политических исследований

 Отправлено: 08.03.14 10:33. Заголовок: Военный информатор — Армия: НОАК получает новые ЗРК среднего радиуса действия HQ—16

Архив

■ Армия

Народно—освободительная армия Китая получает новые ЗРК среднего радиуса действия HQ—16

01—07—2013

Народно—освободительная армия Китая продолжает получать новые ЗРК среднего радиуса действия HQ—16 . Появились новые фотографии зенитно—ракетных систем HQ—16 переданных на вооружение, включая новейшие РЛС.
HQ—16 («Красное знамя—16», экспортное обозначение — LY—80) — совместный китайско—российский проект модернизации корабельного ЗРК 9K37M1—2 «Штиль» среднего радиуса действия. Также ряд источников сообщает об использовании в проекте ряда технологий российского ЗРК «Бук».
ЗРК средней дальности нового поколения HQ—16 (LY—80E) разработан китайской государственной компанией Aerospace Long—March International Trade Co Ltd (ALIT). Комплекс способен поражать цели на высотах от 15 м до 18 км и на дальности до 40 км. Диапазон поражения крылатых ракет составляет от 3,5 км до 18 км (высота полета КР от 50 м, скорость цели до 300 м/сек).
□

□
Вероятность поражения самолетов составляет 85%, КР — 60%. Комплекс оснащен 3—координатной РЛС обнаружения целей, радар оснащен пассивной ФАР. Дальность обнаружения воздушных целей 140 км, опознавание целей производится до высоты 20 км. РЛС способна обнаруживать до 144 целей, количество одновременно сопровождаемых целей 48.
Масса ЗУР 615 кг (с ТПК — 1300 кг), длина 5,01 м, диаметр корпуса 0,34 м, ракета может маневрировать с перегрузками 25 g. Средняя скорость ракеты при стрельбе на максимальную дальность и высоту составляет более 750 м/сек.
□

□
В зимнем периоде обучения бригада ПВО Пекинского военного округа проводила шестимесячные тренировки в горах Тайханя. Целью этого развертывания было выявление боевых характеристик комплекса HQ—16 и получение опыта эксплуатации ЗРК в трудных климатических условиях. Командир бригады Чжан Хунбо заявил журналистам, что ракетчики тренировались с целью приобретения навыков быстрой смены позиций и последующего скорейшего боевого развертывания на новой местности.
Впервые была налажена «информационная система» между всеми подразделениями бригады. Журналисты были свидетелями, как расчеты обнаружили и устойчиво сопровождали высокоскоростную мишень. Было выполнено более 300 «стрессовых» тренировок без практического пуска ракет. Политкомиссар бригады «дорогой товарищ» Ян заявил журналистам, что новая техника сама по себе не может гарантировать высокую эффективность, необходима тщательная подготовка боевых и технических расчетов. В ходе учений ракетчики выдали разработчикам комплекса 10 предложений по усовершенствованию ЗРК.
Ракетчики также выполнили тренировки по «стыковке» частот нового и старого радиоэлектронного оборудования. Сообщалось, что бригада с нетерпением ждет выполнения практических пусков ракет по реальным целям в условиях, максимально приближенных к боевым.

 Отправлено: 08.03.14 10:43. Заголовок: Военный информатор — Авиация: На китайском истребителе J—20 обнаружены новые сенсоры

■ Авиация

На китайском истребителе J—20 обнаружены новые сенсоры

07—03—2014

На сайте defence.pk выложены фотографии китайского предсерийного самолета J—20 (б/н «2011»), где отмечен, предположительно, боковой сенсор DAS (Distributed Aperture System).
Инфракрасная система с распределенной апертурой предназначена для обнаружения самолетов и ракет в пассивном режиме и выдачи данных на дисплей нашлемной системы летчика. Для сравнения приводится фотография F—35 с аналогичной системой.
□
■ Фотографии китайского предсерийного самолета J—20
□
Ожидается, что после запуска в массовое производство новый истребитель в итоге сможет составить конкуренцию российским производителям на международном рынке, так как будет существенно дешевле.
КНР стала второй после США державой, разрабатывающей сразу две модели истребителей пятого поколения: J—20 и J—31. J—31 совершил свой первый успешный полет в 2012 году.

 Отправлено: 08.06.14 18:21. Заголовок: Военный информатор — Армия: Китай предложил Малайзии производство ЗРС LY—80

■ Армия

Китай предложил Малайзии организовать совместное производство систем ПВО LY—80

07—06—2014

Китай предложил Малайзии поставку с передачей технологии производства зенитного ракетного комплекса LY—80/HQ—16 (является китайским вариантом модернизации российского ЗРК средней дальности «Бук—М1»).
По информации агентства «Бернама», соответствующий меморандум о взаимопонимании был подписан 2 июня малазийской компанией «Анека бекал» (Aneka Bekal Sdn Bhd) и «Аэроспейс лонг—марч интернэшнл трэйд» (Aerospace Long-March International Trade Co Ltd) в рамках китайско—малазийского экономического саммита.
□
■ ЗРС LY—80
□
В случае успеха проекта, совместное предприятие, детали организации которого будут согласованны обеими сторонами на более позднем этапе, может быть обеспечено в финансовом плане инвестиционным Экспортно—импортным банком Китая (Эксимбанк).
В данном сегменте на малазийском рынке Китай вступил в конкурентную борьбу с Россией. Ранее сообщалось о перспективных планах «Рособоронэкспорта» по продвижению в Малайзию комплексов ПВО средней дальности типа «Бук» (российская сторона рассчитывала завершить переговоры по заключению контракта ориентировочно в 2015 году).
По оценке экспертов, Малайзия может выделить на закупку средств ПВО до 1 млрд дол.
Китай впервые официально представил новый ЗРК LY—80 на выставке IDEF—2011 в Турции. Комплекс является сухопутной версией морского ЗРК HQ—16, устанавливаемого на фрегатах серии 054A.

 Отправлено: 11.11.14 13:32. Заголовок: Зенитный ракетный комплекс Sky Dragon 12

Зенитный ракетный комплекс Sky Dragon 12

■ Новый зенитный ракетный комплекс из семейства Sky Dragon — Небесный дракон (кит. 天龙 — Тяньлун) производства Norinco (China North Industries Group Corporation) — зенитный ракетный комплекс малой дальности Sky Dragon 12. Боевая машина этого комплекса может обстреливать одновременно 4 цели на дальности от 2 до 12 км и высотах от 15 м до 5 км.
□
01 01 02 03
□
02 04 05 06
□
03 07 08 09
□
04 10 11 12
□
■ Источник информации — imp-navigator на livejournal.com

 Отправлено: 12.11.14 13:12. Заголовок: Зенитный ракетный комплекс Sky Dragon 50

Зенитный ракетный комплекс Sky Dragon 50

■ Новый зенитный ракетный комплекс из семейства Sky Dragon — Небесный дракон (кит. 天龙 — Тяньлун) производства Norinco (China North Industries Group Corporation) — зенитный ракетный комплекс средней дальности Sky Dragon 50. Комплекс может обстреливать одновременно 12 целей на дальности от 3 до 50 км и высотах от 30 м до 21 км в режиме «выстрелил—забыл».
□
01 01 02 03
□
02 04 04 06
□
03 07 08 09
□
04 10 11 12
□
05 13 14 15
□
06 16 17 18
□
■ Источник информации — imp-navigator на livejournal.com

 Отправлено: 16.11.14 18:13. Заголовок: Зенитный ракетный комплекс FB—10 на Airshow China — 2014

Зенитный ракетный комплекс FB—10

■ Еще один новый китайский экспортный ЗРК, в этом случае, очевидно, малой дальности, представлен на Airshow China — 2014. Разработчик — CASC (China Aerospace Science and Technology Corporation).
□
01 01 02 03
□
02 04 05 06
□
■ Источник информации — imp-navigator на livejournal.com

 Отправлено: 26.12.14 23:20. Заголовок: topwar.ru — Система ПВО КНР. Часть 1—я

■ 18—12—2014

Системы ПВО

Система ПВО КНР

Часть 1—я

■ Строительство централизованной системы ПВО в КНР началось в середине 50—х годов прошлого века одновременно с началом массовых поставок из СССР реактивных истребителей, радиолокационных станций, поисковых прожекторов и зенитных орудий. В Советском Союзе прошли подготовку тысячи китайских специалистов, которые в дальнейшем сформировали костяк национальных технических кадров.
■ В 50—е годы авиация США и гоминдановского Тайваня часто нарушала воздушную границу КНР. Китайские истребители МиГ—15 и МиГ—17 многократно поднимались на перехват нарушителей. Над Тайваньским проливом шла настоящая воздушная война. Только в 1958 году авиацией НОАК было сбито 17 и повреждено 25 неприятельских самолетов, при этом собственные потери составили 15 истребителей МиГ—15 и МиГ—17.
□

□
■ Самолеты—нарушители, вторгались в воздушное пространство страны, пользуясь наличием на юго—восточном побережье КНР высоких горных хребтов, которые мешали работе наземных радиолокационных станций.
■ Ситуация ещё больше осложнилась после поставки на Тайвань из США высотных разведывательных самолетов RB—57D и U—2. Уже за первые три месяца 1959 года высотные самолёты—разведчики совершили десять многочасовых полетов над КНР, а в июне того же года самолеты—разведчики дважды пролетали над Пекином. Приближалось празднование 10—й годовщины образования КНР, и вполне реальными выглядели прогнозы возможного срыва юбилейных торжеств. Тогдашнее китайское руководство очень болезненно воспринимало эти полёты.
■ В этой обстановке Мао Цзэдун обратился с личной просьбой к Хрущёву о поставке в КНР новейших ЗРК СА—75 «Двина». Несмотря на начавшееся охлаждение отношений между КНР и СССР, личная просьба Мао Цзэдуна была удовлетворена, и весной 1959 года в обстановке глубокой секретности в КНР были доставлены пять огневых и один технический дивизион СА—75, включая 62 зенитные ракеты 11Д.
■ Одновременно для обслуживания этих зенитно—ракетных комплексов в Китай была направлена группа советских специалистов, которые, кроме подготовки китайских расчётов, занялись организацией ПВО крупных городов: Пекина, Сианя, Шанхая, Гуанчжоу, Уханя, Шеньяна.
■ Это был очень серьёзный шаг со стороны советского руководства. Зенитно—ракетные комплексы только начали поступать на вооружение советских подразделений ПВО, и в условиях «холодной войны», которая в любой момент могла перейти в «горячую», ощущалась их острая нехватка.
■ Вскоре зенитными ракетами советских противовоздушных комплексов над территорией КНР было сбито несколько самолётов—нарушителей. Причём первый успешный случай боевого применения произошел раньше, чем в СССР. Под руководством советского военного советника полковника Виктора Слюсаря 07 октября 1959 года недалеко от Пекина на высоте 20600 м был впервые сбит тайваньский RB—57D — двухмоторный дальний разведчик, представляющий собой копию разведывательного варианта британской «Канберры».
□

□
■ Высокие на тот момент боевые качества советского ЗРК СА—75 побудили китайское руководство приобрести лицензию на его производство, о чем были вскоре достигнуты все необходимые договоренности.
■ Однако начавшие усиливаться в конце 1950—х годов советско-китайские разногласия стали причиной того, что в 1960 году СССР объявил об отзыве из КНР всех военных советников, что послужило началом практического свертывания на длительное время военно—технического сотрудничества между СССР и КНР.
■ Несмотря на прекращение сотрудничества с Советским союзом в оборонной области китайцам удалось начать самостоятельное производство ЗРК. В КНР он получил наименование НQ—1 (HongQi—1, «Хунци—1», «Красное знамя—1»).
■ Одновременно с началом освоения производства ЗРК НQ—1 в 1965 году была начата разработка его более совершенного варианта под обозначением НQ—2. Новый китайский ЗРК отличался увеличенной дальностью действия, а также более высокими характеристиками при работе в условиях использования средств радиоэлектронного противодействия. На вооружение первый вариант НQ—2 поступил в июле 1967 года.
■ В деле создания «китайского ЗРК» НQ—2 очень сильно способствовала полыхавшая тогда в Юго—Восточной Азии война. Несмотря на острые политические разногласия, значительная часть советской военной помощи во Вьетнам шла по железной дороге через территорию КНР. Советские специалисты неоднократно фиксировали случаи пропажи образцов авиационной и ракетной техники при транспортировке её через территорию КНР. Таким образом, китайцы, не гнушаясь банальным воровством, получали возможность ознакомиться с современными советскими разработками.
■ ЗРК НQ—2 различных модификаций надолго стал основным и единственным зенитно—ракетным комплексом, прикрывавшим небо Китая. Его совершенствование и создание новых вариантов продолжалось вплоть до конца 80—х. В целом китайский аналог советского ЗРК С—75 повторял пройденный в СССР путь с задержкой в 10—15 лет.
□

□
■ В 1986 году на вооружение поступил «мобильный вариант» — НQ—2В. В составе комплекса НQ—2В использовалось ПУ на гусеничном шасси, а также модифицированная ракета, оснащенная новым радиовзрывателем, срабатывание которого зависело от положения ракеты относительно цели. Также была создана (вернее, скопирована с советских ракет) новая боевая часть, увеличивающая вероятность поражения цели.
□

□
■ Однако по—настоящему мобильным комплекс НQ—2В не стал, транспортироваться на сколь значимые расстояния ракета, заправленная топливом и окислителем, на гусеничном шасси не могла. Речь могла идти только о повышении мобильности пусковых установок и независимости их от средств буксировки.
■ Одновременно с НQ—2В на вооружение был принят ЗРК НQ—2J, в котором использовалась для запуска ракеты стационарная пусковая установка.
□

□
■ Всего в КНР за годы производства ЗРК НQ—2 было выпущено более 600 ПУ и 5000 ЗУР. Около 100 зенитных ракетных дивизионов НQ—2 различных модификаций в течение длительного времени составляли основу ПВО КНР.
□
■ Снимок Google Earth: позиция ЗРК НQ—2 севернее Пекина
□
■ Комплексы модификаций НQ—2В и НQ—2J до настоящего времени состоят на вооружении подразделений противовоздушной обороны НОАК. Но с каждым годом количество их в строю неуклонно сокращается. Районы и объекты, требующие особого внимания в области прикрытия от средств воздушного нападения в настоящий момент защищены современными ЗРК российского или китайского производства.
□
■ Снимок Google Earth: пассажирский авиалайнер пролетает над ЗРК НQ—2, где—то в окрестностях Урумчи
□
■ Заслуженные НQ—2 используются в качестве дублирующих рядом с современными комплексами ПВО или во второстепенных внутренних районах. Но и здесь им осталось служить недолго, через 4—5 лет китайский С—75 можно будет увидеть только в музее. ЗРК HQ—2 пережил своего прародителя С—75 более чем на 20 лет. В России последние комплексы этого типа прекратили несение боевого дежурства начале 90—х.
■ Долгое время основу ВВС НОАК составляли истребители J—6 (МиГ—19) и J—7 (МиГ—21), производство которых было налажено в КНР. Но они в неполной мере удовлетворяли требованиям, предъявляемым к истребителю-перехватчику ПВО. На этих неплохих для своего времени фронтовых истребителях отсутствовали БРЛС и автоматизированные системы наведения, дальность, высота полёта и разгонные характеристики были явно недостаточными для требований предъявляемых к перехватчику. Но в условиях обострившихся отношений на советскую помощь рассчитывать не приходилось. И потому пришлось начать разработку истребителя—перехватчика самостоятельно.
■ Истребитель-перехватчик, получивший обозначение J—8, совершил первый полёт 05 июля 1969 года. Внешне он напоминал МиГ—21, но был значительно крупнее и имел два двигателя. Из—за бушевавшей в КНР «Культурной революции» доводка самолёта сильно затянулась, и на вооружение он поступил только в 1980 году.
□
■ Перехватчик J—8
□
■ Самолёт был оснащён двумя ТРДФ WP—7A и радиодальномером SR—4. Вооружёние истребителя—перехватчика состояло из двух 30—мм пушек Type 30—I и двух ракет «воздух—воздух» ближнего радиуса действия PL—2 (китайский вариант советской ракеты ближнего боя К—13) с инфракрасным наведением.
■ Естественно, что с таким БРЭО и вооружением, даже с учётом хороших разгонных характеристик, самолёт не мог быть полноценным перехватчиком. И потому выпущен был ограниченной партией.
■ В 1985 году на вооружение был принят улучшенный вариант J—8I с РЛС SL—7A (дальность действия 40 км), двуствольной 23—мм пушкой Type 23—III. Самолёт имел четыре узла подвески для ракет. Однако в связи с невысокими характеристиками БРЛС эта модель перехватчика тоже не получила большого распространения.
□
■ Перехватчик J—8I рядом с истребителем J—7. Заметна разница в размерах
□
■ Вначале 90—х на вооружение поступила новая модификация перехватчика — J—8II. Так как новая мощная РЛС не помещалась в конус воздухозаборника, носовая часть самолёта была кардинально переделана. На J—8II появился складной подфюзеляжный киль и боковые воздухозаборники. Разрабатывая семейство перехватчиков J-8, китайские инженеры концептуально фактически повторили процесс эволюции советских перехватчиков: Су—9,Су—11, Су—15.
□
■ Истребитель—перехватчик J—8II
□
■ Самолёт имел усовершенствованный радар SL—8A с дальностью обнаружения до 70 км. Перехватчик получил улучшенные двигатели WP—13AII. Вооружение включало двуствольную 23 мм пушку Type 23—III (копия ГШ—23Л) и до четырёх ракет «воздух—воздух» PL—5 или PL—8.
■ Китайский истребитель—перехватчик J—8II имеет характеристики, типичные для самолёта 3—го поколения:
Размеры: размах крыла — 9,34 м, длина — 21,59 м, высота — 5,41 м.
Площадь крыла — 42,2 кв. м.
Масса самолета нормальная взлетная — 14 300 кг.
Запас топлива во внутренних баках — 5400 л.
Тип двигателя — два ТРДФ 13А II, тяга нефорсированная — 2х42,66 кН, форсированная — 2х65,9 кН.
Максимальная скорость — 2300 км/ч.
Боевой радиус действия на высоте — 800 км, с дозаправкой 1200 км.
Практическая дальность — 1 500 км.
Практический потолок — 19 000 м.
Экипаж — 1 человек.
■ Впоследствии на базе J—8II были разработаны более совершенные модификации, оснащённые новыми двигателями, системой дозаправки в воздухе и новым многофункциональным импульсным доплеровским радаром. Истребители J—8II могут использовать подвесные контейнеры РЭБ, а также контейнеры с системами целеуказания и навигации. В состав вооружения могут входить ракеты «воздух—воздух» средней дальности Р—27 и PL—11 и противорадиолокационная ракета YJ—91.
■ В целом J—8II достаточно хорошо характеризует уровень самолетостроения КНР конца 80—х, сочетающий советскую технологию 60—х с «привитыми» к ней элементами современной западной и российской авионики и авиационного вооружения. Несмотря на попытки модернизации J—8II путём внедрения на новых модификациях современных систем и вооружения, этот самолёт в целом не соответствует требованиям времени. На вооружении в КНР находится около 200 истребителей данного типа, в перспективе они будут заменёны истребителями J—11 и разрабатываемыми в КНР истребителями 5—го поколения.
■ Наиболее громким инцидентом с участием перехватчика J—8II стало столкновение в воздухе 01 апреля 2001 года с американским самолётом радиоэлектронной разведки ЕР-0—3Е «Эйриз II». По заявлению представителей КНР рано утром 01 апреля два истребителя ВВС НОАК были подняты в воздух «для вытеснения» американского самолёта—разведчика, оказавшимся над китайскими территориальными водами. Из сообщений мировых информационных агентств можно сделать вывод, что самолет ЕР—3Е вел слежение за новейшими кораблями ВМС Китая — построенными в России эсминцами проекта 956Э.
■ Как утверждают китайские официальные представители, в 104 км от острова Хайнань американский самолет сделал неожиданный маневр в сторону китайских машин, таранив одну из них. В результате перехватчик J—8II упал в море, при этом его пилот погиб. После чего экипаж американской машины под угрозой применения оружия совершил вынужденную посадку на аэродроме Линшуй на китайском острове Хайнань.
□
■ ЕР—3Е на китайском аэродроме
□
■ Китай возложил всю ответственность за инцидент с американским военным самолетом на США. Американцам пришлось извиниться за инцидент и выплатить вдове погибшего китайского пилота денежную компенсацию.
■ Обороноспособности США в результате произошедшего был нанесён значительный ущерб. После вынужденной посадки американский экипаж не успел уничтожить всю криптографическую и разведывательную аппаратуру. Машина была китайцами разобрана для подробного изучения и впоследствии возвращена США (в июле 2001 года). ЕР—3Е прибыл «на историческую родину» будучи разобранным на части в чреве транспортного самолета Ан—124—100 «Руслан» российской авиакомпании «Полет».
■ В начале 90—х годов прошедшего столетия общее состояние системы противовоздушной обороны Китая не соответствовало современным реалиям. Наземные радиотехнические подразделения, отвечающие за освещение воздушной обстановки, в основной своей массе были оснащены устаревшей техникой, имеющей «советские корни». Например, самая массовая китайская мобильная двухкоординатная радиолокационная станция дежурного режима,YLC—8, была создана на базе советской РЛС — П—12. Эта станция производилась в СССР с 1956 года.
□
■ Радиолокационная станция YLC—8
□
■ Попытка самостоятельного создания в 60—е годы самолётов ДРЛО и У на базе поставленных Советским союзом бомбардировщиков Ту—4 оказалась неудачной. Китайская промышленность оказалась неспособна добиться требуемого уровня надёжности и стабильности характеристик сложного радиоэлектронного комплекса и строительство первого китайского самолёта ДРЛО ограничилась единственным экземпляром.
□
■ Самолёт ДРЛО KJ—1
□
■ Основой ВВС НОАК были 3 тыс. истребителей J—6 (копия МиГ—19) и J—7 (копия МиГ—21). Небольшое по меркам Китая количество перехватчиков J—8, которые, не имея централизованной системы наведения и дальнобойных ракет, не соответствовали современным требованиям.
■ Имеющиеся в КНР ЗРК типа HQ—2 к началу 90—х уже не могли достаточно эффективно бороться с современными средствами воздушного нападения. Они имели низкую защиту от помех, были одноканальными, а для перебазирования требовалось много времени. Несколько тысяч китайских зенитных орудий калибра 85 мм и 100 мм могли вести только малоэффективный заградительный зенитный огонь.
■ По уровню своей технической оснащённости в китайские подразделения ПВО к началу 90—х годов в лучшем случае соответствовали показателям ПВО СССР начала 70—х. Осознавая это, китайское военное и политическое руководство приложило большие усилия и потратило значительные средства для исправления ситуации. За относительно короткий временной интервал, китайские подразделения ПВО получили новую современную технику иностранного и отечественного производства. Но речь об этом пойдёт уже во второй части.
□
■ По материалам: www.ausairpower.net, www.jdunman.com
□
■ Автор — Сергей Линник

 Отправлено: 29.12.14 15:14. Заголовок: military-informant.com — В Китае показали фото колесного аналога ЗРК «Тунгуска»

■ 26—12—2014

Новости

В Китае показали фото колесного аналога ЗРК «Тунгуска»

■ В Китае продемонстрировали новое фото колесного аналога зенитно пушечно—ракетного комплекса Тунгуска под индексом FK—1000. Новая система противовоздушной обороны наследует российскую разработку 80—х годов.
■ Новый китайский комплекс ПВО представляет собой ракетно—пушечный комплекс установленный на колесном шасси. На прошедшей выставке в Чжухае эта система демонстрировалась с цилиндрическими транспортно—пусковыми контейнерами зенитных ракет и без пушечной установки.
□

□
■ Комплекс FK—1000 внешне напоминает российский ЗРПК «Панцирь—С1», но по своим характеристикам ближе именно к ЗРПК «Тунгуска». Зенитная ракета комплекса FK—1000 внешне несколько похожа на авиационную ракету PL—9C или даже на зенитную ракету комплекса HQ—7, только в отличие от них она оснащена стартовым ускорителем. Как отмечают эксперты, ракета по схемно—техническим решениям напоминает российские зенитные ракеты 9М311 и 57Э6 комплексов «Тунгуска» и «Панцирь».
■ Разработчиком данного комплекса выступает China Aerospace Science and Industry Corp. (CASIC). Новый комплекс ПВО FK—1000 предназначен для ближнего прикрытия гражданских и военных объектов (в том числе комплексов ПВО большой дальности) от всех современных и перспективных средств воздушного нападения. Также может осуществлять защиту обороняемого объекта от наземных и надводных угроз.
□
Источник — industrial-news.com

 Отправлено: 02.01.15 00:49. Заголовок: topwar.ru — Система ПВО КНР. Часть 2—я

■ 19—12—2014

Системы ПВО

Система ПВО КНР

Часть 2—я

■ В конце 80—х годов после длительного политико—идеологического противостояния, переходившего порой в локальные вооруженные столкновения, произошла нормализация отношений между СССР и КНР. Первым крупным проектом в рамках военно-технического сотрудничества между двумя странами стала поставка в Китай истребителей Су—27СК.
■ 27 июня 1992 года первая партия из 8 Су—27СК и 4 Су—27УБК поступила в 9 полк 3 дивизии ВВС НОАК. В ноябре туда же поступило еще 12 одноместных машин.
□

□
■ Кроме непосредственной поставки в КНР готовых боевых самолётов, с советской стороной было заключено соглашение о передаче технической документации и оказании помощи в деле налаживания лицензионного производства.
□

□
■ На фото: Су—27СК «19—синий» — номер на его воздухозаборнике означает, что этот самолет, произведенный КНААПО, является 20 самолетом 38 серии
□
■ В 1996 году после длительных переговоров между Компанией «Сухой » и Shenyang Aircraft Corporation (SAC) был заключён контракт о совместном производстве 200 Су—27СК под обозначением J—11 на сумму 2,5 млрд долл. США. По условиям контракта сборка J—11 осуществлялась на заводе в Шеньяне из российских комплектующих.
□

□
■ Собранный в рамках лицензионного контракта 1996 года истребитель J—11 впервые поднялся в воздух в 1998 году. Первые лицензионные машины поступили в 6 полк второй дивизии ВВС НОАК, где использовались наряду с поставленными из России Су—27СК.
□
■ Снимок Google Earth: авиационная стоянка на заводском аэродроме в Шеньяне
□
■ Всего в КНР было собрано 105 лицензионных истребителей J—11. На значительной части самолётов устанавливалась авионика китайского производства. Собрав 105 самолетов J—11, китайцы отказались от опциона на еще 95 машин, мотивируя это якобы «низкими боевыми характеристиками» советских истребителей. В декабре 2003 начался второй этап «проекта 11» — в воздух поднялся первый созданный китайцами на базе Су—27СК «собственный» J—11B.
■ По мере насыщения истребительных авиационных частей самолётами Су—27СК и J—11B из боевого состава выводились безнадёжно устаревшие истребители J—6, а также ранние модификации перехватчика J—8. Самолёты J—7 пока продолжают эксплуатироваться, но в основном в учебно—тренировочных целях или на второстепенных направлениях.
□

□
■ Китайские истребители J—11 совершают полет над Джомолунгмой — высочайшей вершиной мира (8848 м)
□
■ Стремясь освободиться от технологической зависимости от России, китайская промышленность разработала ряд элементов и систем, которые позволили собирать истребители без российских запчастей и приспособить их под применение местного авиационного вооружения.
□
■ Перспективный китайский истребитель 5—го поколения J—20
□
■ Полученные от СССР и России технологии и техническая документация позволили совершить качественный скачок китайской авиационной промышленности, выведя её на новый уровень развития. За короткий промежуток времени Китай сумел наверстать 30—летнее отставание в этой области. В настоящее время, несмотря на трудности с созданием современных авиадвигателей с требуемым уровнем надёжности, в КНР имеется возможность создания всех типов боевых самолётов, в том числе и истребителей 5—го поколения.
■ Тут следует добавить, что, помимо производства новых истребителей, научных и технических исследований в авиационной области, в КНР тратятся значительные ресурсы на развитие аэродромной сети. На территории Китая построено большое количество аэродромных полос с твёрдым покрытием, способных в случае необходимости принять и эксплуатировать все типы самолётов, состоящих на вооружении.
□
■ Аэродромная сеть КНР
□
■ Примерно 30% этих аэродромов в настоящее время либо не эксплуатируется вообще, либо эксплуатируется с минимальной нагрузкой. Но все они поддерживаются в рабочем состоянии, наличие таких резервных исправных ВПП и подготовленной аэродромной инфраструктуры позволяет в случае необходимости быстро рассредоточить боевую авиацию, выводя её из под удара. По количеству работоспособных аэродромов с твёрдым покрытием ВПП Китай значительно превосходит Россию.
■ Помимо современных боевых самолётов, в начале 90—х НОАК испытывала острую потребность в противовоздушных комплексах, способных заменить устаревающие аналоги советского ЗРК С—75.
■ Переговоры Пекина с Москвой о закупке современных ЗРК начались ещё в 1991 году. После публичного показа на Московском авиашоу в 1992 году ЗРК С—300П, в 1993 году начались поставки этих комплексов в КНР. Были заказаны 4 дивизиона С—300ПМУ стоимостью 220 млн долларов. До начала поставок несколько десятков китайских офицеров и гражданских специалистов прошли подготовку в России.
■ В 1993 году были поставлены 32 прицепные пусковые установки 5П85Т с тягачом КрАЗ—265В, которые имели 4 ТПК с ЗУР 5В55У каждая и по 4—8 запасных ракет. В 1994 году из России были поставлены 120 дополнительных ракет для проведения учебно—тренировочных стрельб. Комплекс предназначен для поражения 6 воздушных целей одновременно на дальности до 75 км с наведением на каждую цель двух ракет.
□

□
■ ЗРК С—300ПМУ своими возможностями произвел большое впечатление на китайских специалистов, до этого ничего подобного в КНР не было. Зенитные дивизионы размещались для прикрытия крупных административно-промышленных и военных объектов.
□
■ Снимок Google Earth: позиции ЗРК С—300ПМУ в пригороде Пекина
□
■ В 1994 году был заключен очередной контракт на закупку 8 дивизионов усовершенствованных С—300ПМУ1 стоимостью 400 млн долларов. Соглашение включало поставку 32 пусковых установок 5П85СЕ/ДЕ на 4—осном шасси МАЗ—543М и 196 ракет 48Н6Е к ним. Усовершенствованные ракеты имеют полуактивную радиолокационную систему наведения типа «сопровождение через ракету» с увеличенной до 150 км дальностью стрельбы. Половина контракта была оплачена бартерными сделками на закупку китайского ширпотреба, остальная половина — валютой.
■ Подписанный 2001 году дополнительный контракт стоимостью 400 млн долларов предусматривал закупку ещё 8 дивизионов С—300ПМУ—1 с 32 ПУ и 198 ракетами 48Н6Е. Приобретенные комплексы из этой партии были развернуты в районе Тайванского пролива и вокруг Пекина.
■ В 2003 году Китай высказал намерение заказать усовершенствованные С—300ПМУ2 «Фаворит», которые впервые были предложены Россией на международном рынке оружия в 2001 году. Заказ включал 64 ПУ 5П85СЕ2/ДЕ2 и 256 ЗУР 48Н6Е2. Первые дивизионы доставлены заказчику в 2007 году. Улучшенный комплекс может обстреливать одновременно 6 воздушных целей на дальности до 200 км и высоте до 27 км. С принятием этих комплексов Китай впервые получил ограниченные возможности перехвата баллистических ракет на дальности до 40 км.
■ По данным российских СМИ, всего в Китай поставлено 4 дивизиона С—300ПМУ, 8 дивизионов С—300ПМУ1 и 12 дивизионов С—300ПМУ2. При этом каждый дивизионный комплект включает 6 пусковых установок. В итоге получается, что Китай приобрел 24 дивизиона С—300ПМУ/ПМУ1/ПМУ2 c 144 пусковыми установками.
■ Получив опыт эксплуатации ЗРК С—300П, китайцы захотели наладить лицензионное производство этих комплексов у себя. Однако российское руководство, уже имея опыт «совместного производства» истребителей Су—27 и опасаясь утечки «критических технологий», не пошло на это, и разработка нового ЗРК в КНР осуществлялась собственными силами.
□

□
■ Тем не менее в китайском противовоздушном комплексе HQ—9 (HongQi—9 — «Красное знамя — 9») явно просматриваются черты всё того же С—300П. Ряд конструктивных особенностей и технических решений данного комплекса во многом были заимствованы китайскими инженерами в ходе проектирования HQ—9. Однако неверно считать, что этот комплекс является клоном российского С—300П.
□
■ Пусковая установка ЗРК HQ—9
□
■ ЗРК HQ—9 использует другую ракету, отличающуюся геометрическими размерами, для управления огнём используется РЛС с фазированной антенной решеткой (ФАР) CJ—202. ПУ размещается на шасси четырехосного вездехода китайского производства.
■ Китайский комплекс имеет максимальную дальность стрельбы около 125 км, высоту поражаемой цели 18000 м, минимальную высоту поражения 25 м, дальность поражения баллистических целей от 7 до 25 км на высотах от 2000 до 15000 м.
■ Бригада состоит из шести батальонов, каждый из них оснащен собственной командной машиной и РЛС управления огнем. Батальон оснащен 8 ПУ, количество готовых к пуску ракет составляет 32.
■ Экспортный вариант этого ЗРК, FD—2000, стал победителем турецкого тендера, выиграв конкурс у американской системы Patriot, российской С—400 и европейской Aster. Но под давлением США итоги конкурса были аннулированы.
■ В настоящее время в производстве находится модернизированный вариант комплекса, получивший обозначение HQ—9A. HQ—9A отличается повышенной боевой производительностью и эффективностью, особенно в части противоракетных возможностей, достигнутых благодаря совершенствованию электронного оборудования и программного обеспечения.
■ В СМИ появлялись сообщения о создании и принятии на вооружение в КНР ЗРК HQ—15, которая якобы является клоном С-300ПМУ—1. Но достоверных данных по этому противовоздушному комплексу найти не удалось.
■ Ещё в 1991 году в Ле Бурже был впервые продемонстрирован ЗРК средней дальности HQ—12. Разработка комплекса началась еще в начале 80—х годов прошлого века в качестве замены устаревшего ЗРК HQ—2.
□
■ Самоходная пусковая установка ЗРК средней дальности HQ—12
□
■ Однако доработка его сильно затянулась. Лишь в 2009 году комплекс был публично показан, несколько батарей HQ—12 участвовали в военном параде, посвященном 60—летию КНР. В настоящий момент развёрнуто около десяти дивизионов ЗРК этого типа.
■ Похоже, что более удачным оказался новый китайский ЗРК средней дальности — HQ—16. Он представляет собой «конгломерат» передовых технических решений позаимствованных у российских С—300П и «Бук—М2». В отличие от «Бука», в китайском ЗРК используется «горячий — вертикальный» старт.
□
■ Зенитный ракетный комплекс средней дальности HQ—16
□
■ HQ—16 оснащен зенитными ракетами массой 328 кг, дальность стрельбы составляет 40 км. Самоходная ПУ оснащена 4—6 ракетами в транспортно—пусковых контейнерах. РЛС комплекса способна обнаруживать воздушные цели на дальности 150 км. Элементы ЗРК размещены на шестиосных автомобилях повышенной проходимости.
■ В настоящее время несколько дивизионов этого комплекса размещены на позициях в юго—западной части КНР.
□
■ Снимок Google Earth: позиции ЗРК HQ—16 в районе Чэнду
□
■ Комплекс способен поражать самолеты армейской, тактической и стратегической авиации, вертолеты огневой поддержки, крылатые ракеты и дистанционно пилотируемые летательные аппараты. Обеспечивает эффективное отражение массированных налетов современных средств воздушного нападения в условиях интенсивного радиоэлектронного подавления. Он способен выполнить боевую задачу в различных погодных условиях. HQ—16 является многоканальным комплексом. Его огневые средства могут обстреливать одновременно до шести целей, с наведением на каждую из них до четырех ракет с одной пусковой установки. Зона обстрела целей является круговой по азимуту.
■ На вооружении зенитных ракетных войск НОАК КНР находится 110—120 зенитных ракетных комплексов (дивизионов), в общей сложности около 700 ПУ. По этому показателю Китай уступает только нашей стране (около 1500 ПУ). Причём доля современных ЗРК в НОАК постоянно увеличивается.
По сообщению СМИ на прошедшем в Чжухае международном аэрокосмическом салоне было получено принципиальное согласие на продажу в КНР новейших российских ЗРК С—400.
■ В настоящее время стороны обсуждают возможность поставки Китаю от двух до четырех дивизионов С—400, в состав каждого из которых входят восемь пусковых установок. При этом заказчик настаивает на получении полной информации о тактико-технических характеристиках зенитного комплекса. Благодаря приобретению комплексов С—400 Китай сможет контролировать воздушное пространство не только над своей территорией, но и над Тайванем и японскими островами Сенкаку.
□

□
■ Снимок Google Earth: схема размещения ЗРК (цветные квадраты и треугольники) и РЛС (синие ромбы) вдоль побережья КНР
□
■ Большинство китайских ЗРК большой и средней дальности развёрнуты вдоль побережья страны. Именно в этом районе находится основная часть предприятий дающих 70 % ВВП страны.
■ Большое внимание в КНР также уделяется разработке и совершенствованию средств контроля воздушной обстановки. Устаревшие станции, являющиеся клонами советских РЛС образца 50—х годов, активно заменяются новыми образцами.
□
■ Антенный пост радиолокационной станции JY—27
□
■ Пожалуй, самой крупной из новых станций метрового диапазона является широкополосная двухкоординатная РЛС дальнего обнаружения — JY—27.
■ По заявлению разработчиков, эта РЛС способна обнаруживать на большом расстоянии малозаметные самолёты (дальность обнаружения воздушных целей 500 км).
□
■ Радиолокационная станция Type 120
□
■ РЛС обнаружения низковысотных целей Type 120 стала дальнейшим развитием JY—29/LSS—1 2D, способных одновременно отслеживать 72 цели на удалении 200 км. В КНР развёрнуто 120 таких РЛС, в том числе в составе ЗРК HQ—9, HQ—12 и HQ—16 .
□
■ Трехкоординатная РЛС JYL—1 с дальностью обнаружения 320 км
□
■ Несколько новых типов китайских радиолокационных станций было продемонстрировано на международном аэрокосмическом салоне в Чжухае, на China Airshow — 2014.
□

□
■ Кроме наземных РЛС, в КНР активно занимаются созданием самолётов ДРЛО. Это связано с тем, что большинство современных китайских истребителей развёрнуто на базах вдоль морского побережья. Глубина истребительного прикрытия из положения «дежурство на аэродроме» составляет порядка 150—250 км при условии обнаружения воздушных целей на рубеже до 500 км. Учитывая, что РЛС ПВО обеспечивают в большинстве случаев обнаружение на рубежах до 250—300 км и сопоставляя эту величину с глубиной удара средств воздушного нападения, становится понятно, что истребительная авиация ВМС НОАК не в состоянии обеспечить эффективную ПВО из положения «дежурство на аэродроме». Самолёты ДРЛО, патрулируя побережье над нейтральными водами, способны отодвинуть рубеж обнаружения воздушных целей.
■ В середине 90—х в КНР была предпринята попытка создания самолёта ДРЛО с привлечением иностранных разработчиков. В результате проведенных между Россией, Израилем и КНР переговоров в 1997 году был заключен контракт по совместной разработке, постройке и последующей поставке в Китай авиационных комплексов дальнего радиолокационного обнаружения и управления. Предполагалось, что российский ТАНТК им. Г.М. Бериева создаст на базе серийного А—50 самолёт для установки на нем радиотехнического комплекса израильского производства с РЛС EL/M—205 «Фалкон» (PHALCON). Основой комплекса должна была стать разработанная израильской фирмой «Эльта» (Elta) многофункциональная импульсно-доплеровская РЛС EL/M—205. В ее состав входят три активные фазированные антенные решетки, образующие треугольник и расположенные над фюзеляжем в неподвижном грибовидном обтекателе диаметром 11,5 м (больше, чем у E—3 и А—50).
■ Но этим планам не суждено было сбыться из-за мощнейшего нажима США. Летом 2000 года Израилю пришлось сначала приостановить выполнение контракта, а впоследствии официально уведомить власти КНР о своем отказе от дальнейшего участия в проекте.
■ После выхода из программы Израиля руководство КНР приняло решение продолжать работы по программе самостоятельно, оснастив полученный ею из России переоборудованный самолёт радиотехническим комплексом с АФАР, средствами связи и передачи данных национальной разработки. Поскольку других подходящих на роль носителя радиотехнического комплекса ДРЛО у КНР не было, последующие серийные самолёты радиолокационного дозора решено было строить на базе части поставленных в 90—е годы в Китай транспортных Ил—76МД.
□
■ Китайский самолёт ДРЛО KJ—2000
□
■ В конце 2007 года четыре серийных самолёта ДРЛО KJ—2000 были официально приняты на вооружение. Достоверных данных о характеристиках радиотехнического комплекса в открытых источниках не имеется. Известно, что лётный экипаж KJ—2000 состоит из пяти человек и 10—15 операторов. Самолёт может выполнять патрулирование на высотах 5—10 км. Максимальная дальность полёта составляет 5000 км, продолжительность полета — 7 ч 40 мин.
■ Принятие на вооружение самолётов KJ—2000, несомненно, позволило значительно повысить возможности ВВС НОАК по обнаружению воздушных целей, включая низколетящие и малозаметные.
■ Но одного отряда самолетов ДРЛО, состоящего из пяти (включая прототип) KJ—2000, для Китая явно недостаточно. Поэтому была начата разработка другого «летающего радара» на базе военно—транспортного самолета Y—8F—200. Самолет оснащен РЛС, похожей на шведскую Ericsson Erieye AESA, с дальностью обнаружения целей от 300 до 450 км.
□
■ Китайский самолёт ДРЛО KJ—200
□
■ Первый серийный KJ—200 взлетел 14 января 2005 года. По оценкам зарубежных экспертов, в настоящее время в строю находится не менее шести самолётов.
■ В КНР продолжается создание новых модификаций самолётов ДРЛО с более высокими характеристиками БРЛС. Китайская промышленность в сфере авиационных РЛС осуществила прорыв от РЛС с механическим сканированием к системам с активной фазированной антенной решеткой. Специалисты корпорации CETC создали трехкоординатный радар дальнего обнаружения с АФАР, т.е. радар, обеспечивающий электронное сканирование по высоте и азимуту.
□
■ Китайский самолёт ДРЛО KJ—500
□
■ В середине 2014 года появились сообщения о принятии на вооружение нового варианта «среднего самолета» ДРЛО с индексом KJ—500 на базе транспортника Y—8F—400. В отличие от варианта KJ—200 с «бревнообразным» радаром, новый самолет имеет круглую антенну РЛС на мачте.
□

□
■ В настоящее время в КНР имеется около полутора десятков самолетов ДРЛО, ежегодно строится 2—3 новых самолёта такого назначения.
■ Китай уделяет большое внимание созданию и совершенствованию современных истребителей, наземных средств ПВО, станций обнаружения и автоматизированных систем управления. Согласно материалам, опубликованным Министерством обороны США, в КНР в настоящее время ведутся работы по универсальной интегрированной национальной системе ПВО, создание которой планируется полностью завершить к 2020 году.
■ Большим достижением китайской радиоэлектронной промышленности является способность разрабатывать и производить самостоятельно практически все виды радиолокаторов, средств управления и наведения. В бортовых системах обработки данных комплексов ПВО и истребителей национального производства используются компьютеры и программное обеспечение, разработанные и произведённые в Китае, что повышает информационную безопасность и гарантирует работоспособность аппаратуры «в особый период».
□
■ По материалам: missilethreat.com, www.ausairpower.net, www.jdunman.com
□
■ Автор — Сергей Линник

 Отправлено: 21.03.15 21:58. Заголовок: arms-expo.ru — Китай подтверждает подписание контракта на поставки ЗРК HQ—9 для ПРО Турции

■ 21—03—2015

Китай подтверждает подписание контракта на поставки ЗРК HQ—9 для ПРО Турции

■ ЗРК Китая CPMIEC HQ—9/ Фото: topwar.ru
□
■ Китай подтверждает подписание контракта с Турцией о поставках зенитно—ракетных комплексов (ЗРК) дальнего действия HQ—9 (Hongqi—9 — «Красное знамя—9», экспортное обозначение FD—2000 — ред.), пишет газета China Daily со ссылкой на представителя компании China National Precision Machinery Import & Export Corporation.
■ Министр обороны Турции Исмет Йылмаз в феврале заявлял, что Турция планирует создать в сотрудничестве с Китаем систему противоракетной обороны. Он добавил, что создаваемая его страной система ПРО не будет интегрирована в систему НАТО.
■ Позднее представителя президента Турции Ибрахим Калын заявлял, что разрабатываемая система противоракетной обороны будет совместима с системами НАТО, сообщает РИА Новости.
□
Техническая справка
□
■ Хунци—9 или HQ—9 (кит. упр. 红旗九号, пиньинь: hóng qí jiǔ hào, палл.: хунци цзю хао, буквально: «Красное знамя—9», экспортное обозначение — FD—2000) — китайский зенитно-ракетный комплекс дальнего действия. Предназначен для поражения самолётов, крылатых ракет и вертолётов. Первый китайский ЗРК, способный перехватывать баллистические ракеты.
■ Состав системы:
• зенитные управляемые ракеты
• пусковые установки
• радиолокатор подсвета и наведения HT—233
• РЛС для обнаружения низколетящих целей Тип—120
• средства технической эксплуатации
□
■ Китайский ЗРК HQ—9 создан на основе технологий российского С—300П/ Фото: vpk.name
□
Тактико—технические показатели
□
Максимальная дальность, км — 200
Высота перехвата, м — 500—30000
Дальность перехвата БР, км — 30
Время развертывания, мин — 6
Время реакции, с — 10
Масса ракеты, кг — 1300
Масса БЧ, кг — 180
Время полета на 200 км, мин — 2
Количество ракет на ПУ — 4
□
Автор — Юрий Иванов

 Отправлено: 22.03.15 18:08. Заголовок: igor113.livejournal.com — China airshow—2014: Системы ПВО

■ 05—12—2014

China airshow—2014:

Системы ПВО

■ Общие виды на площадку натурных образцов техники ПВО производства КНР, представленных на China airshow—2014.
□
□
□
■ FB—10 на TA5310L — SRSAM (Short Range Air Defense Missile System — Ракетная система ПВО малой дальности). Система предназначена для перехвата PGW и крылатых ракет. Китайцы имеют еще подобные системы: SkyDragon—12 и FK—1000, но они представляют собой использование росийских технологий. А эта система «выпустил и забыл», более продвинутая и дорогая, чем те системы.
□
□ □
□
■ HQ—12 (红旗12) — MRSAM (Middle Positive middle Range Air Defense Missile System — Ракетная система ПВО средней дальности).
□
□ □
□
■ HQ—9 (红旗9, FD—2000) на TA5380A — LRSAM (Long Positive middle Range Air Defense Missile System — Ракетная система ПВО большой дальности). Наиболее продвинутая китайская ракетная система ПВО FD—2000 демонстрируется с построенными в России ракетами S—300. Разработанная China Precision Machinery Import—Export Corporation, располагающаяся в Beijing, FD—2000 состоит из поискового радара Type 305B, сопровождающего радара, 200 kW дизель генератора и 8 транспортеров с 32 пусковыми установками.
□
□ □
□
■ HQ-6 (红旗6) — MRSAM (Middle Positive middle Range Air Defense Missile System — Ракетная система ПВО средней дальности).
□
□
□
■ 30 мм 7 ствольное мобильное зенитное орудие и радолокационная станция поиска и целеуказания.
□
□ □
□
□ □
□
■ Впервые была продемонстрирована интегрированную систему оптической и электронной защиты производства Guangdun. Система совмещает в себе оптическую часть и радар миллиметрового диапазона волн.
□
□
□
■ Система YLC—20. Предназначена обнаружения радиоизлучений целей, находящихся вне пределов видимости. Может быть использована для работы в автономном рехиме или в составе нескольких подобных систем, связанных в единую сеть. Работает в широком частотном диапазоне, обеспечивает высокую точность определения местоположения цели и большие возможности по анализу принятых сигналов.
□
□ □
□
■ Рдиолокационная станция большого радиуса действия YLC—2V с фазированной решеткой, работающая в S диапазоне.
□
□ □
□
■ Радиолокационная станция YLC—8B с быстро разворачивающейся антенной, работающая в UHF диапазоне. Способна обнаруживать цели—невидимки.
□
□
□
■ Новая радиолокационная станция большого радиуса действия.
□
□ □
□
■ Радиолокационная станция JY—26 — наиболее современная станция, работающая в UHF диапазоне.
□
□ □
□
■ Автор — igor113. Исправлено и дополнено

 Отправлено: 24.04.15 23:38. Заголовок: www.military-informant.com — Зенитный ракетный комплекс HQ—12

■ 04—03—2015

Зенитный ракетный комплекс HQ—12

Новости

■ HQ—12 («Красное знамя — 12», экспортное обозначение — KS—1) — китайский зенитный ракетный комплекс (ЗРК) средней дальности.
■ Комплекс HQ—12 разработан китайской компанией Jiangnan Space Industry, также известной как база 061. Разработка прототипа комплекса началась еще в начале 80—х годов прошлого века, в качестве замены устаревшим ЗРК HQ—2 (китайская копия советских ЗРК С—75). Перевозимый вариант комплекса под обозначением KS—1 вышел на испытания в 1989г. и был впервые продемонстрирован на Парижском авиашоу в 1991 г. Разработка ЗРК KS—1 была завершена в 1994г., однако его серийное производство не было развернуто из—за серьезных недостатков и отсутствия заказов со стороны НОАК и иностранных покупателей.
□

□
■ Разработка усовершенствованного варианта под обозначением KS—1A началась во второй половине 90—х годов. Основными отличиями KS—1A от KS—1 является мобильная пусковая установка на автомобильном шасси повышенной проходимости, а также новая многофункциональная радиолокационная станция H—200 в составе комплекса. С 2001 года китайская внешнеторговая корпорация CPMIEC (China Precision Machinery Import—Export Corporation) предлагает комплекс KS—1A на мировом рынке вооружений. В 2005 году официальные лица министерства обороны Малайзии объявили о принятии принципиального решения по закупке ЗРК KS—1A до 2014 г.
■ Неудачи при испытаниях нового комплекса KS—1A затормозили принятие его на вооружение. В июле—августе 2007 г., когда в Китае отмечалась 80—летняя годовщина НОАК, новый ЗРК в составе мобильной пусковой установки и РЛС H—200 публично экспонировался в Китайском Военном Музее Революции, под обозначением HQ—12, что говорит о возможном принятии его на вооружение НОАК. Несколько батарей HQ—12 в 2009 г. участвовали в военном параде, посвященном 60—летию КНР.
■ Мьянма стала первым зарубежным заказчиком систем HQ—12 в 2014 году.
□
Характеристики комплекса
□
Дальность стрельбы, км — 7—50
Высота полета поражаемых целей, м — 500—25000
Время развертывания, мин — 30
Ракета :
• Длина, мм — 5644
• Диаметр, мм — 400
• Размах крыла, мм — 1200
• Максимальная скорость полета, м/с — 1200
• Стартовая масса, кг — 900 кг
• Масса боевой части, кг — 100
• Радиус поражения БЧ, м — 50
• Располагаемая перегрузка, g — 20
• Максимальная перегрузка движения поражаемых целей, g — 4—5
• Максимальная скорость движения поражаемых целей, м/с — 750
□
Источник — sinodefence.com

 Отправлено: 26.07.15 16:40. Заголовок: Зенитный ракетный комплекс HQ–61

Зенитный ракетный комплекс HQ–61

■ Хунци–61 или HQ–61 — (кит. упр. 红旗六十一号, пиньинь: hóngqí liùshí yī hào, палл.: хунци люйши и хао, буквально: «Красное знамя–61») — китайский зенитно-ракетный комплекс малого радиуса действия, ракеты которого оснащены полуактивными радиолокационными головками самонаведения. Может устанавливаться на надводные корабли и наземные транспортные средства, также были разработаны ракеты в противорадиолокационном варианте и модификация PL–11 класса «воздух–воздух». Корабельная и противорадиолокационная модификация, по состоянию на 2011 год, сняты с вооружения НОАК, но PL–11 и HQ–61A наземного подвижного базирования, всё ещё используются вооружёнными силами КНР.
□

□
■ Первоначально создавался как ЗРК морского базирования, позднее была разработана сухопутная версия, затем усовершенствованная модификация HQ–61A. Постепенно заменяется на более совершенный HQ–7.
□
Характеристики
□
Количество ракет на ПУ, шт — 2 или 6
Система наведение — пассивная радиолокационная ГСН
Длина, м — 3,99
Диаметр, мм — 286
Масса, кг — 300
Масса БЧ, кг — 40
Высота перехвата цели, м — 8000
Дальность перехвата, км — до 10
Скорость ракеты — 3М
□
□

 Отправлено: 22.10.16 14:04. Заголовок: topwar.ru — Проект зенитной самоходной установки SA2 (Китай)

■ 12–10–2016

Проект зенитной самоходной установки SA2 (Китай)

► На протяжении последних лет китайская оборонная промышленность использует любопытный подход к разработке перспективных проектов. Часть новых образцов вооружений и техники создается в соответствии с требованиями, предъявляемыми собственной армией, и предназначается для поставки ей. Другие проекты изначально разрабатываются в качестве экспортных. Одним из примеров разработок последней категории является перспективная зенитная самоходная установка SA2.
► О существовании нового проекта ЗСУ, предназначенного для поставок за рубеж, стало известно около года назад. В начале осени 2015 года в свободном доступе появились фотографии с одной из последних китайских выставок вооружения и техники. На одном из снимков был запечатлен ранее не известный образец военной техники с артиллерийским вооружением, построенный на базе колесного шасси. Утверждалось, что выставочный образец является зенитной артиллерийской установкой типа SA2 и предназначается для продажи третьим странам. Как нередко бывает, подробности проекта в прошлом году остались неизвестными. Из–за этого, в частности, некоторые особенности установки пришлось определять исключительно на основе тех или иных оценок.
□
■ Первое известное изображение ЗСУ SA2. Фото Defence.pk
□
► 11 октября 2016 года китайскими средствами массовой информации были опубликованы две новые фотографии перспективной ЗСУ. В отличие от прошлогоднего снимка, новые изображения позволяют рассмотреть перспективную машину, а также определить те или иные ее особенности. Также фотография, запечатлевшая выстрел, позволяет говорить о текущей стадии проекта. Тем не менее, к сожалению, большая часть сведений о новом китайском проекте, до сих пор не публиковалась.
► Перспективная экспортная зенитная самоходная установка SA2 имеет характерный облик, связанный с необходимостью выполнения некоторых требований к проекту. В качестве основы для боевой машины выбрано трехосное полноприводное шасси одной из существующих моделей. Шасси оснащено набором дополнительного оборудования того или иного назначения. На грузовой площадке шасси помещается орудийная установка с 76–мм автоматической пушкой. Как следует из имеющихся данных, подобный облик позволяет машине SA2 быстро выдвигаться на огневую позицию по автомобильным дорогам или по пересеченной местности, а затем, после быстрого развертывания, следить за обстановкой и атаковать обнаруженные цели.
► Основным элементом ЗСУ является трехосное шасси существующей модели, построенное по бескапотной компоновке. В передней части этой машины помещается кабина экипажа с рабочими местами водителя и наводчика. Позади кабины находится моторный отсек, вмещающий двигатель и часть агрегатов трансмиссии. Грузовая площадка шасси отдается под установку артиллерийской части. Такое размещение вооружения позволяет вести огонь в разных направлениях с минимальными ограничениями по вертикальной наводке.
► SA2 не имеет возможности стрельбы на ходу, и может вести огонь только с места, после предварительной подготовки. Во время подготовки машина должна вывешиваться на нескольких гидравлических домкратах. На бортах машины, перед второй осью и позади третьей, имеются откидные балки с гидравлической аппаратурой. Еще одна опора находится на днище машины, около передней оси. Таким образом, во время стрельбы ЗСУ опирается на пять домкратов, обеспечивающих минимальное отклонение от требуемого положения.
□
■ Один из новых снимков. Фото Slide.mil.news.sina.com.cn
□
► В кормовой части шасси предусматривается установка артиллерийской части. Согласно существующим оценкам, артиллерийская система самоходки SA2 основывается на конструкции корабельной установки H/PJ–26. Эта установка, в свою очередь, представляет собой китайский вариант советской/российской АК–176. В ходе копирования и дальнейшего развития установки АК–176 китайские специалисты внесли в имеющуюся конструкцию некоторые коррективы. При адаптации систем к сухопутному использованию вновь были использованы некоторые новые идеи и решения.
► В исходном виде корабельная артиллерийская установка представляет собой комплекс, состоящий из башни и некоторых агрегатов, устанавливаемых ниже уровня палубы. Подобная компоновка установки не может использоваться с автомобильными шасси без ряда необходимых доработок. Очевидно, именно по этой причине в составе агрегатов машины SA2 появились новые агрегаты, отсутствующие в составе базовой корабельной H/PJ–26.
► Непосредственно на погоне грузовой платформы шасси установлен новый агрегат характерной формы. Это устройство представляет собой блок U–образного профиля с поднятой кормовой частью и небольшим передним выступом. Нижняя часть нового агрегата, по–видимому, вмещает часть устройств, которые не могут быть установлены внутри грузовой площадки шасси. Также в этой части блока должны находиться средства горизонтальной наводки. Еще одним кожухом, вмещающим то или иное оборудование, является коробчатый кормовой агрегат. Как показывают фотографии, U–образный опорный блок артиллерийской установки может поворачиваться вокруг вертикальной оси, осуществляя горизонтальную наводку.
► На верхней площадке поворотного агрегата имеются крепления для размещения башни с качающейся артиллерийской частью. Следует отметить, что точная конструкция систем, связывающих башню и ее опору, пока неизвестна. Более того, имеющиеся материалы заставляют задуматься. Так, на прошлогоднем снимке было видно, что кожух башни выставочного образца был поднят вместе со стволом на определенный угол возвышения. Более новые фотографии показывают артиллерийскую часть, находящуюся в горизонтальной позиции. Возможно, используется качающаяся артиллерийская часть с собственным кожухом, по своей форме напоминающим башню исходной корабельной установки.
□
■ Корабельная установка H/PJ–26. Фото Wikimedia Commons
□
► Согласно распространенному мнению, артиллерийская часть ЗСУ SA2 основывается на конструкции корабельной установки H/PJ–26. Если эти оценки соответствуют действительности, то имеется возможность определить примерные характеристики новой боевой машины. Китайская версия советской установки АК–176 была разработана в начале двухтысячных годов. В проекте предусматривались некоторые нововведения. Так, китайская установка получила новый корпус башни, выполненный с использованием стелс-технологий, а также улучшенные системы боепитания с увеличенным боекомплектом.
► Корабельная установка H/PJ–26 является универсальной системой, пригодной для атаки надводных, береговых и воздушных целей. Автоматика орудия позволяет вести огонь с темпом до 120 выстрелов в минуту. Сравнительно длинный ствол разгоняет 76–мм снаряд до скоростей около 980 м/с. Для снижения нагрузки на ствол корабельная установка оснащается системой охлаждения забортной водой. Имеется возможность эффективной стрельбы на дистанциях до 10 км. Для поражения разных целей могут применяться боеприпасы разных типов, оснащенные взрывателями той или иной модели.
► По–видимому, орудие зенитной установки SA2 представляет собой доработанный вариант системы, используемой на кораблях китайской постройки. Видны отличия в виде отсутствия кожуха ствола и иных агрегатов на казенной части. Среди прочего, это может говорить об отсутствии системы водяного охлаждения ствола, что может соответствующим образом сказаться на боевых возможностях орудия. Средства перезарядки и системы наведения должны были остаться прежними или претерпеть минимальные изменения.
► Поиск целей и наведение орудий в новом проекте предлагается осуществлять при помощи блока оптико–электронного оборудования. Эта система монтируется на передней части артиллерийской установки и имеет возможность наведения в двух плоскостях. На имеющихся фото видны объективы видеокамеры, тепловизора и лазерного дальномера. Таким образом, установка SA2 получает возможность искать и атаковать цели в любое время суток.
► В отличие от базовой корабельной установки, артиллерийская система зенитной самоходки должна управляться только дистанционными системами. Перед правыми местами в кабине экипажа виден крупный кожух приборной доски, на которой, по–видимому, находятся средства управления артиллерийской установкой. Там должен иметься монитор для вывода видеосигнала с камеры или тепловизора и прочей информации, а также различные органы управления, при помощи которых следует осуществлять полный контроль за всеми системами.
□
■ SA2 ведет огонь. Фото Slide.mil.news.sina.com.cn
□
► Есть основания полагать, что в распоряжении экипажа зенитной самоходки также имеется аппаратура связи, обеспечивающая получение целеуказания из сторонних источников. В таком случае оптико–электронная аппаратура дополняется системами обнаружения с более высокими характеристиками. Получив данные о цели, наводчик-оператор может найти ее самостоятельно, определить параметры обнаруженного объекта и выполнить атаку.
► Согласно имеющимся данным, перспективная зенитная самоходная установка китайской разработки предназначается для использования в качестве средства противовоздушной обороны ближнего действия. Основной задачей этой боевой машины должно являться отслеживание воздушной обстановки с атакой целей, сумевших прорваться через другие эшелоны обороны. Кроме того, имеется теоретическая возможность наземных целей, как прямой наводкой, так и с закрытой позиции. С определенными ограничениями SA2 может быть не только ЗСУ, но и САУ «традиционного» назначения.
► Из имеющихся данных следует, что к настоящему времени перспективная зенитная самоходка дошла, как минимум, до стадии испытаний. Кроме того, текущий этап работ над проектом уже позволяет публиковать фотоматериалы с испытаний. На одном из последних снимков был запечатлен выстрел по учебной цели с минимальным углом возвышения ствола. Можно отметить, что такая фотография подтверждает возможности установки по борьбе с наземными целями, подразумевающей ведение огня прямой наводкой.
► Проект SA2 изначально создавался в экспортных целях. Подобная техника не предназначена для поставок китайской армии и должна быть исключительно предметом международных договоров. Насколько известно, пока ни одна зарубежная страна не проявила интереса к новой китайской разработке. Тем не менее, представленная в прошлом году самоходная установка имеет определенные шансы пойти в серию и начать службу в армии той или иной страны. Станет ли SA2 предметом экспортного контракта, и какая страна первой купит такую технику — станет известно позже.
□
► По материалам сайтов:
http://china-arms.com/
http://slide.mil.news.sina.com.cn/
http://navweaps.com/
http://bmpd.livejournal.com/
□
► Автор — Рябов Кирилл

 Отправлено: 31.12.16 15:25. Заголовок: russian.people.com.cn — В Китае опубликованы фотографии радиолокационной станции АФАР

■ 11–08–2015

В Китае опубликованы фотографии радиолокационной станции АФАР

Источник: «Жэньминь жибао» он–лайн

► На днях, в одном китайском военном форуме были опубликованы фотографии радиолокационной станции раннего предупреждения ракетных нападений. На фотографиях можно заметить, что этот радиолокатор огромный, его высота сравнима с высотой 12–этажного здания. Снаружи радиолокатор похож на американский AN/FPS–132. Предполагают, что данная радиолокационная станция позволяет обнаруживать цели на дальности до пяти тысяч километров.
□
□

 Отправлено: 03.01.21 15:45. Заголовок: rg.ru — Лазерную установку мобильной системы ПВО показали в Китае

■ 05–11–2020

Лазерную установку мобильной системы ПВО показали в Китае

► Китайские военные испытали в Бохайском заливе новую лазерную установку береговой мобильной системы ПВО. Небольшой сюжет об этом — без лишних подробностей — вышел на телеканале CCTV7, сообщается в блоге Dambiev.

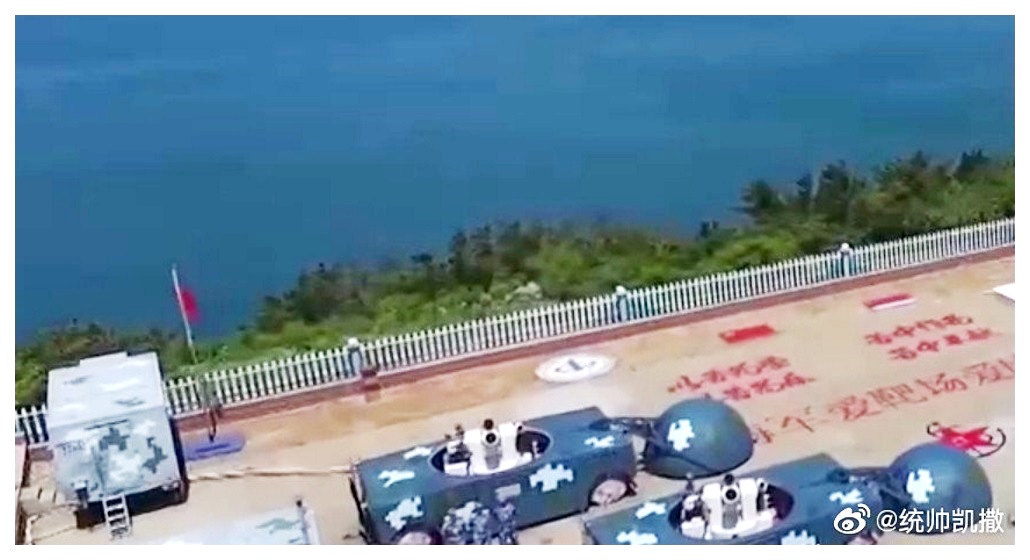

► На кадрах видно две установки на колесных шасси. В ходе учений боевые расчеты получают сигнал тревоги, занимают боевые позиции, после чего ведут цель (судя по всему — ракету) с помощью оптических и радиолокационных средств наблюдения. По сценарию погода в Желтом море резко портится, из–за чего цель пропадает из вида, но траектория ее известна. Сам момент выстрела лазером, если он вообще был, на видео не показан.





► Характеристики комплекса в ролике не раскрываются. По неподтвержденной информации из китайских блогов на военно–морскую тематику, пишет Dambiev, мощность лазера составляет около 100 килоВатт. Достигается она за счет нескольких лазерных излучателей, лучи которых передаются по оптическому волокну в специальное устройство совмещения. Предположительно, установка способна поражать воздушные цели на дальности до семи километров.

Алексей Иванов

 Отправлено: 03.01.21 16:20. Заголовок: rg.ru — Боевую лазерную систему LW–30 представили на выставке в Китае

■ 06–11–2018

Боевую лазерную систему LW–30 представили на выставке в Китае

В Китае создан боевой лазер для уничтожения беспилотников и небольших пилотируемых летательных аппаратов. Первая демонстрация комплекса LW–30 состоялась на стартовавшем во вторник 12–ом Международном аэрокосмическом салоне Airshow China 2018


Фото: 新闻上观

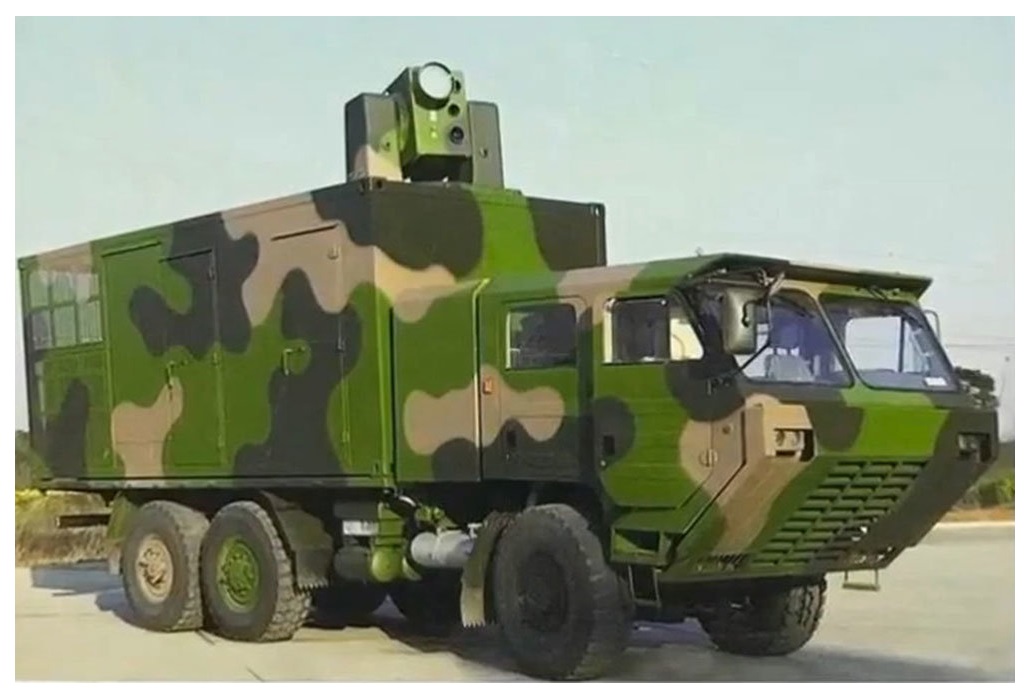

► Лазер мощностью 30 кВт установлен на трехосный автомобиль, что обеспечивает высокую мобильность.
► Применение LW–30 существенно удешевит возможность борьбы с дронами различного предназначения, так как «выстрел» такой «пушки» существенно дешевле, чем применение даже небольшой управляемой ракеты класса «земля–воздух».
► В КНР давно и успешно работают над лазерными системами различного предназначения. Например, можно вспомнить комплекс активного противодействия основного боевого танка Тип 99, предназначением которого является поражение органов зрения наводчиков боевой техники и вывод из строя оптико-электронных систем различных вооружений.





► Что же касается лазерных систем для осуществления функций противовоздушной обороны, то исследования в этом направлении осуществляются в целом ряде стран, в том числе Германии, Израиле, США.
► В России в марте 2018 года в своем Послании Федеральному Собранию Президент России В.В. Путин сообщил о создании отечественного комплекса большой мощности. Позже в ходе объявленного Министерством обороны РФ конкурса он получил название «Пересвет».

Алексей Брусилов, Алексей Моисеев
